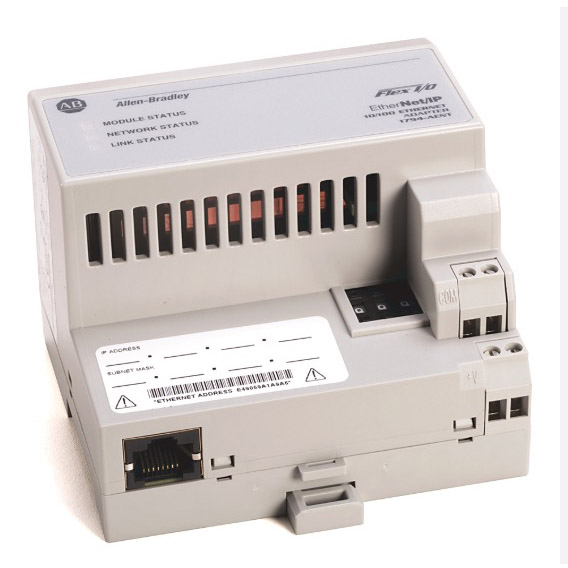

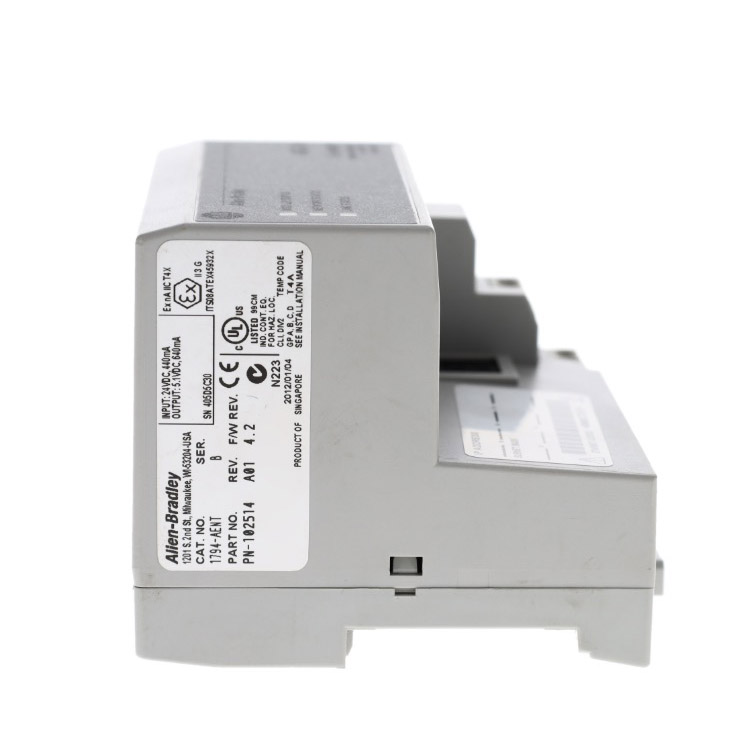

Allen Bradley 1794-AENT

A Rayon Automation, mint az Allen Bradley 1794-AENT szállítója, a Flex I/O sorozat magkommunikációs adaptermodulja. Átjáróként működik az EtherNet/IP hálózat és a Flex I/O modul között, az ipari Ethernet utasításait mögöttes adatokká alakítja, és különböző I/O modulokat hajt meg a háttérben. További információért keressen bizalommal.

Kérdés küldése

termékleírás

A Rayon Automation által biztosított Allen Bradley 1794-AENT megfelelt a CE tanúsítási szabványnak. A Flex I/O rack első moduljaként felelős a jobb oldalon található legfeljebb 8 I/O modul címek kiosztásáért, az adatkommunikáció ütemezéséért, valamint a modul állapotának jelentéséért a vezérlő felé. Kiváló értékesítés előtti és utáni szolgáltatásokat kínálunk. Kérjük, bátran vásárolja meg.

Alapvető hardver architektúra és nagy sebességű hálózati kommunikációs mechanizmus

Adaptív ipari Ethernet interfész
Az Allen Bradley 1794-AENT szabványos RJ45 fizikai interfésszel van felszerelve, amely támogatja a 10/100 Mbps adaptív kommunikációs sebességet. A Full-Duplex móddal kombinálva jelentősen megnövelheti a hátlap adatátviteli sebességét, kiküszöbölheti a hálózati ütközéseket, és mikromásodperces szintű I/O frissítési választ érhet el.
Explicit és implicit üzenettovábbítás támogatása
Natív támogatás az EtherNet/IP protokollhoz. Az implicit üzenetküldés révén a determinisztikus valós idejű vezérlési lekérdezési adatok kezelése a mester CPU által küldött nem periodikus explicit üzenetek (Explicit Messaging) fogadása mellett történik, amely alkalmas online paraméterkonfigurációra és dinamikus diagnosztikára.
Kompakt rápattintható fizikai szerkezet
Egy hatékony hátlapi energiagazdálkodási chipet integrál, amely szabványos sínekre telepíthető, például 1794-TB3 vagy 1794-TB3S terminálalapokra. Stabil logikai tápellátást biztosít a jobb oldalra szerelt FLEX I/O kártya teljes készletéhez.

Paraméterek

Paraméter	Specifikáció
Modellszám	Allen Bradley 1794-AENT
Modul típusa	EtherNet/IP kommunikációs adapter
Kompatibilis rendszerek	Logix5000 vezérlők (ControlLogix, CompactLogix stb.)
Maximális támogatott I/O modul	Akár 8 Flex I/O modul
Kommunikációs protokoll	EtherNet/IP (CIP – Közös Ipari Protokoll)
Ethernet sebesség	10/100 Mbps adaptív
Fizikai interfész	RJ45 (8 tűs) (Az AENTR 2 RJ45 interfésszel rendelkezik)
Támogatott topológiák	Csillag, Fa, Lineáris (kapcsoló/ETAP szükséges); Az AENTR támogatja az eszközszintű gyűrűt (DLR)
Maximális CIP kapcsolatok	64-ig
RPI (Request Packet Interval)	Leggyorsabb 1 ms
Hátlapi áramfelvétel (5V DC)	350 mA
Hátlapi áramfelvétel (24V DC)	10 mA
Hátlapi tápegység kimeneti kapacitása	Maximum 1,5 A (5 V DC)
Maximális energiafogyasztás	Körülbelül 4,5 W
Túlfeszültség (maximum)	5A (10 ms-ig tart)
Méretek (Ma x Sz x Mé)	94 mm x 94 mm x 69,5 mm (3,7 hüvelyk x 3,7 hüvelyk x 2,7 hüvelyk)
Súly	Körülbelül 0,21 kg (0,47 font) (alap nélkül)
Állapotjelző fények	2: Hálózati állapot (NS) és Modulállapot (MS)

Tipikus építészet

1. Az Allen Bradley 1794-AENT a fő vezérlőhelyiségtől távol, de a terepi berendezések közelében elhelyezett távirányítós szekrényekbe való beépítésre alkalmas, mint például szivattyútermek, szállítószalag alállomások stb.
2. Egyidejűleg több Logix vezérlővel is tud kommunikálni, például Consuming/Producing, lehetővé téve az adatmegosztást.
3. Az AENT webszerverrel van felszerelve. A mérnököknek nincs szükségük dedikált szoftverre. A modul IP-címének böngészőn keresztül történő megadásával megtekinthetik a modul állapotát, a hálózati statisztikákat, az IP-konfigurációt és a kapcsolatdiagnosztikai információkat.
